H310CNBKS-BOC
H310CNBKS-BOC
H310CNBKS-BOC
H310CNBKS-BOC

主板采用Intel H310C芯片组,支持Intel 第6、7、8、9代i3/i5/i7/Pentium LGA1150 处理器;DDRL3 内存标准,M.2接口,MiniPCIe接口,

H310CNBKS-BOC
H310CNBKS-BOC
H310CNBKS-BOC

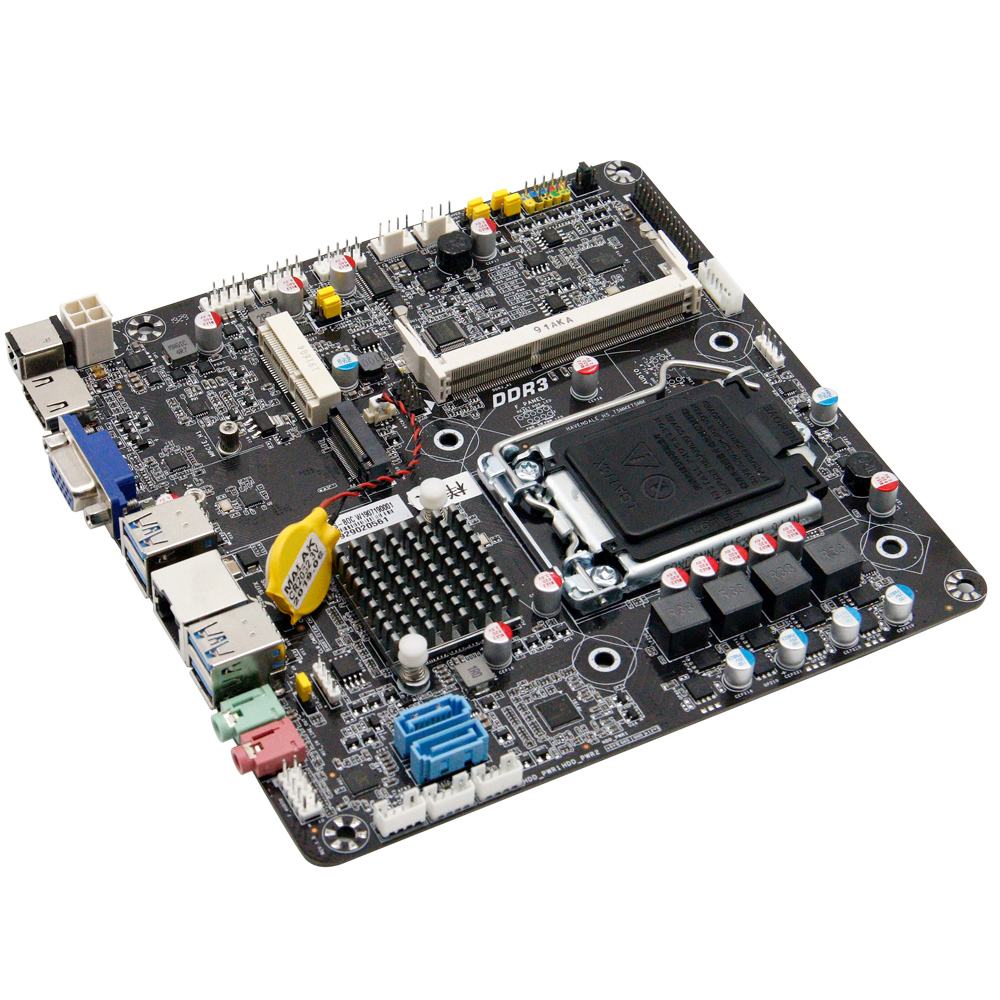

高集成高可靠工业MINI-ITX架构,

广泛应用于一体机电脑、HTPC,排队机,POS机,广告机,楼宇广告,交通通讯,KTV系统等各种场景


LGA1151插槽适用于 英特尔®第6、7、8、9代 酷睿 i7/酷睿 i5/酷睿i3/奔腾/赛扬 处理器
英特尔®H310C高速芯片组
英特尔 H310c高速芯片组是最新的单一芯片组
DDR3L SO-DIMM 1333/1600 MHz内存架构
DDR3L SO-DIMM 1333MHz/1600MHz的内存架构, 提供需要高内存资源的应用程序极佳效能表现
M.2接口
M.2取代了MiniSATA标准,该标准使用Mini PCI Express物理卡布局和连接器。 M.2采用了更灵活的物理规格,允许使用不同的模块宽度和长度,并且与更先进的接口功能一起使用,使M.2比mSATA更适合固态存储应用。。
SATA 6Gb/s
此主板采用Serial ATA 6Gb/s 储存接口,传输带宽每秒高达6Gb,可支持新一代Serial ATA硬盘或其他数据储存设备,使数据存取效能更佳。
USB 3.0高速端口
USB2.0提供了高达640Mbps数据传输速率,支持热插拔,向下兼容USB 2.0标准,方便连接各种USB接口设备。
千兆或百兆以太网络连接
提供给价值取向的消费者高品质百兆/千兆以太网络效能,其高速、稳定的特性最适用于现今的宽频时代
中央处理器

支持英特尔® 第6、7、8、9代 酷睿 i7/酷睿 i5/酷睿 i3/奔腾/赛扬 处理器

支持英特尔 ®14 nm 处理器

支持英特尔® Turbo Boost 2.0 技术

芯片组 英特尔® H310C
内存

1 x SO-DDR3L 1333/1600内存插槽, 容量可达 16GB,

图形显示

支持英特尔® HD 集成显卡

支持显示输出: HD高清/VGA 接口

LVDS :支持18Bit/24Bit液晶屏

扩展槽

1 x Mini PCIe插槽 , 1 x M.2 插槽

存储功能

2 x SATA 6Gb/s 接口

网络功能 Realtek芯片,百兆网卡(可选配千兆网卡)
音效 Realtek芯片,6声道声卡
USB 接口 4 x USB 3.0连接端口 (位于后侧面板)

4 x USB 2.0/1.1 连接端口 (位于主板插针)

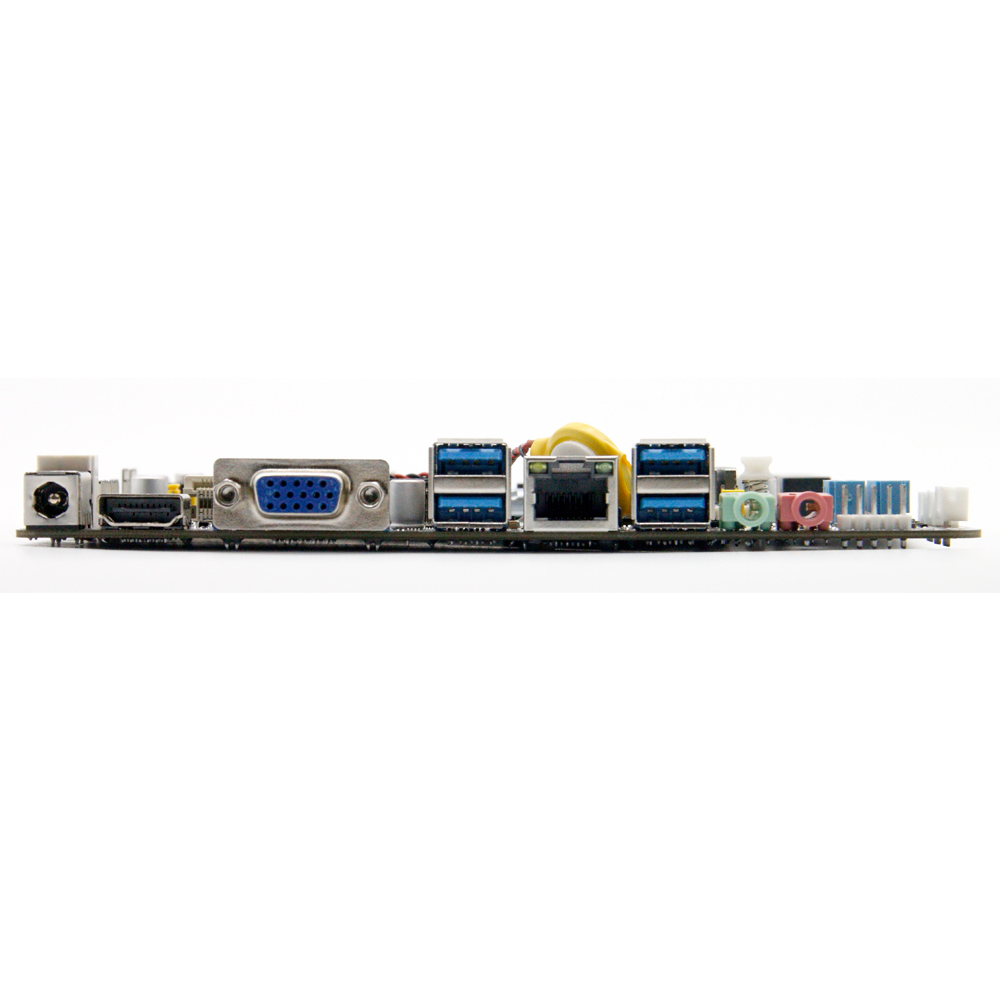

背板 I/O 接口

1 x DC供电接口

1 x VGA接口

1 x HD高清接口

1 x LAN (RJ45) 接口

4 x USB 3.0 接口

1 x 耳机插孔

1 x 麦克风插孔

板载I/O接口

2 x USB 2.0 针排

1 x COM 针排

1 x LVDS_CON 针排

1 x LVDS_ON/OFF 针排

1 x LCD_VOT_SEL 针排

1 x AUTO_PWR 针排

1 x BKL_PWN_SEL 针排

1 x DISPLAY_BRT 针排

2 x CPU/SYS_FAN 针排

1 x 4PIN 12V Power-in 插座

2 x HDD_PWR  插座

1 x F_Audio 针排

1 x F_Panel 针排

1 x Speaker 针排

1 x DEBUG 针排

电源供电 DC12V/5A AC 100-240V(需适配器)
尺寸 Mini ITX主板 170 x 170mm
